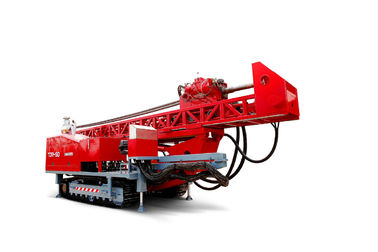

Польностью гидровлическое многофункциональное снаряжение пустотелого сверла TDR-50, верхнее снаряжение сверла привода
Снаряжение servies TDR может быть пользой для отмелой нефти и газ, дренажом метана кровати угля, geothermy, explotation шахты и применение колодца глубоководья большого диаметра, также может быть пользой для газовых эмиссий colliery и вниз отверстия спасения.
Буровая установка TDR -50 всеобщая позволяет каждый потребитель просверлить с следующими приемами, с диаметрами скважины ″ 3,5 к ″ 47 и сверля глубинами до 1 200m.
●Rotary-сверлить с сразу циркуляцией
●Rotary-сверлить с обратной циркуляцией
бурение керна ●Percussion (вырезать сердцевина из штосселя)
●Wire-линия бурение керна
Сверлить молотка ●Down--Отверстия
сверлить ●Free-падения
сверлить отступления ●Direction
Главным образом спецификации
|
Главным образом характеристики
|
Используйте технологию рангоута выдвижения, привода верхней части, полное гидровлического, двигать Crawler.
|
|
1. Подавая система
|
|
1,1
|
Емкость вытягивает назад усилие
|
110 230 lbf (50 000Kg)
|
|
1,2
|
Емкость вытягивает вниз усилие
|
26 455 lbf (12 000Kg)
|
|
1,3
|
Режим передачи
|
Выдвижение, цилиндр +Chain масла
|
|
Таблица деятельности 2
|
|
2,1
|
Dia Макса. таблицы деятельности
|
600 mm
|
|
Бабка сверлильного станка 3
|
|
3,1
|
Скорость вращения шпинделя
|
4 переноса
Ⅰ 270-500 rpm
Ⅱ 150-280 rpm
Ⅲ 95-170 rpm
Ⅳ 60-110 rpm
|
|
3,2
|
Вращающий момент шпинделя
|
Ⅰ 3 850-2 150 Nm
Ⅱ 3 850-6 850 Nm
Ⅲ 6 250-11 000 Nm
Ⅳ 9 000-16 800 Nm
|
|
3,3
|
Внутренний диаметр шарнирного соединения
|
″ 3 (76.2mm)
|
|
Рангоут 4
|
|
4,1
|
Длина рангоута
|
Полно расширенный: ″ 62 (18.9m)
Полно втягиванный: ″ 39,4 (12 m)
|
|
4,2
|
Ход питания
|
″ 45,93 (14 m)
|
|
4,3
|
Штанга и кожух
|
Ⅰ (18-22 футов), Ⅱ (27-30 футов), Ⅲ (38-45 футов)
|
|
5 размеров
|
|
5,1
|
Вес брутто
|
35 000 Kg
|
|
5,2
|
Длина в положении перехода
|
12,1 m
|
|
5,3
|
Ширина в положении перехода
|
3,1 m
|
|
5,4
|
Высота в положении перехода
|
3,4 M
|
|
6 устанавливающ
|
|
6,1
|
Crawler, Undercarriage землечерпалки
|
|
6,2
|
Moving скорость
|
3 Km/h
|
|
Электрическая система 7
|
|
7,1
|
Двигатель дизеля
|
Двигатель дизеля STEYR-WEICHAI, 2 клапан, intercooled turbocharged.
|
|
7,2
|
Сила
|
HP 330
|
|
7,3
|
Цилиндр и смещение
|
6 цилиндров, 9,726 l
|
|
7,4
|
Емкость топливного бака
|
680 l
|
|
Ворот 8
|
|
8,1
|
Максимальная тяга
|
3 450 Kg
|
|
8,2
|
Кабель ворота
|
× 35m Φ13mm
|
|
9 схватов силы
|
|
9,1
|
Схваты конструированы и изготовлены согласно стандарту SY/T5074 и спецификациям 7K» спецификации API для сверлить и хорошее обслуживая оборудования».
|
|
9,2
|
Размер звенел
|
соединение ″ 3 1/2 - тело 8 ″
|
|
9,3
|
Max.Torque
|
100 000 Nm
|
|
9,4
|
Скорость вращения
|
2,7 до 40 RPM
|
|
10 воздухов/жидкой линия трубы
|
|
10,1
|
Максимальн Давление
|
Mpa 21
|
|
10,2
|
Компрессор воздуха
|
Вариант
|
|
10,3
|
Насос грязи
|
Вариант
|
Детальные спецификации
двигатель 1.Unite
Двигатель дизеля, 6 цилиндров, встроенных, 2 клапана, intercooled turbocharged; Отдельно головки цилиндра, блок рамки; Используя механически высоконапорную технологию впрыски для топливной системы.
Кривошин двигателя дизеля обеспечивает силу для гидровлического насоса через гибкую муфту (сделанную KTR в Германии).
Модельный двигатель дизеля WD10G330E211
Приведите HP в действие 330 (243 Kw) @ 2200 RPM
Max.torque Nm@ 1250 1500 RPM
Смещение 9,726 l
Минимальный расход топлива 210g/kw h
система 2.Hydraulic
4 гидровлических насоса, 3 переменных насоса и один поршеня смещения исправили насосы смещения гидровлические, все вместе обеспечивают силу для снаряжения. Гидровлическая система открытая цепь с пропорциональным блоком фильтра модулирующей лампы и вполне цепи. Патрон фильтра можно заменить.
Тепловыделение гидровлического от принудительного воздушного охлаждения. Переменный насос поршеня смещения и пропорциональная модулирующая лампа вращая и подавая системы нагрузк-чувствительный конструированы, которая контролирует подачу насоса как требовалось. Все гидровлические ветви защищены клапаном переполнения.
3.Outriggers и наклон рангоута
Аутриггер сделан тяжелой квадратной стальной трубой, и фронт и цилиндры задего соединены с установкой сверла. Запирающие устройства и на нагрузке и перемещают положение. Каждый аутриггер смог расположить все собой.
Цилиндр рангоута имеет конец буфера, который смог уменьшить удар когда он идет вверх и вниз, и делает его более стабилизированным. Модулирующая лампа смогла изменить скорость как необходима.
панель 4.Control
панель Дуг-качания устроенная на левой стороне, и она могут вытянуть под рангоутом транспортируя. Пульт управления состоит полностью положение прибора и бурильщика. Доска черточки состоит: вод-термометр, тахометр, манометр масла, манометр вращая системы, манометр подавая системы, манометр сверля системы, давление сверлить, давление ассистентского насоса etc.
рангоут 5.Telescoping
Выдвигать рангоут обеспечивает очень больше расстояние и высоты перемещения для бабки сверлильного станка, и сокращает длину главной машины в перевозке. Сползая цилиндр помогает рангоуту с расстоянием перемещения до 3,65 m, и делает его твердо контактировать землю, соответственно, уменьшает усилие установки сверла.
Полно расширенный: 62 фута (18,9 m)
Полно втягиванный: 39,4 фута (12 m)
система 6.Feeding
Верхняя головка привода управляется гидровлическим цилиндром и цепью. Когда она поднимет, верхний конец рангоута смог продленный на коэффициенте 1:2, максимальная длина головного блока в около 46 ног (14.02m)
Емкость вытягивает назад усилие 110 230 lbf (50 000Kg)
Емкость вытягивает вниз усилие 26 455 lbf (12 000Kg)
Скорость 80m/min Максимальн Вытягивать вниз
Ход выскальзования 3.65m рангоута
система 7.Safety
Гидровлическая система рангоута оборудована с водяной задвижкой безопасности, когда что-то пойдет неправильно с гидровлической системой и блок вращать сверлит вниз из управления, водяная задвижка безопасности зафиксирует головной блок, таким образом останавливает ее от сверлить вниз и во избежание авария.
клапан Сверла-Вверх 8.Slow-Feeding
Оператор смог контролировать давление точно через медленно подавая сверло-вверх.
головка привода 9.Top
Верхние костюмы головки привода для tricone бита, молотка DTH, укропа PDC сдержали и в-образное долото которого соотвествует специальный поворачивает скорость и вращающий момент во время работы. Коробка передач 4 переносов используя зубчатую передачу шпоры, смазку ванны масла. Гидровлические мотор и коробка передач смогли обеспечить для много быстрого хода и вращающего момента, котор нужно отрегулировать.
Угол поворачивает блок смог быть отрегулирован как нужно, колебает от 0º (вертикального)--90º.
Внутренний диаметр вала сердечника faucet: 76,2 mm
|
|
Скорость вращения
|
Вращающий момент
|
|
1-ые Шестерня
|
500-270 RPM
|
2150-3850 Nm
|
|
2-ые Шестерня
|
280-150 RPM
|
3850-6850 Nm
|
|
3-ие Шестерня
|
170-95 RPM
|
6250-11000 Nm
|
|
4-ые Шестерня
|
110-60 RPM
|
9000-16800 Nm
|
агрегат таблицы 1.Split
В стандартной конфигурации, разделенном агрегате таблицы под костюмами рангоута для много типов труб кожуха и штангах, как дюйм 4-1/2 (114mm), 6 дюймов, (152 mm), 12 дюйма (305 mm), дюйм 13-3/8 (340mm), etc. через отверстие достигают до 600mm.
ключ 2.Power
Схваты конструированы и изготовлены согласно стандарту SY/T5074 и спецификациям 7K» спецификации API для сверлить и хорошее обслуживая оборудования».
Размер звенел соединение ″ 3 1/2 - тело 8 ″
Max.Torque 100 000 Nm
RPM скорости вращения 2,7 до 40
3.Mounting: Crawler, Undercarriage землечерпалки
Скорость Max.Moving 3 km/h.
заграждение 4.Jib
Гидровлические привод и управление, роторная поддержка 180º. Емкость нагрузки 7 605 lbf (3 450 Kg).
подводная лодка 5.Floating
Плавая подводная лодка делает ее возможной для соединения двинуть на растояние ″ 3 (76,2 mm).
6.Winch
Ворот управляемый гидровлическим мотором устроенным за рангоутом, использующ для поднимаясь сверля инструментов, как штанги, покрывая труба, буровой наконечник, и ворот сверла, деятельность etc. ворота независимый другой сверля функции.
Емкость веревочки ворота 50 m
Пустое колесо вытягивая усилие 3450 kg
Пустая скорость 60 m/min колеса
стальной кабель 13 mm, 35 m
ворот 7.Line
Снаряжение также оборудовано с линией воротом, использующ для бурения керна и другого сверля поля.
Макс поднимая емкость: 1,5 тонны. (Чуть-чуть барабанчик)
Dia стального провода.: 6mm
Емкость веревочки: 1500m
Скорость одиночного провода поднимаясь 0-280m/min, она stepless регулируемые и использованный для подъема и держателя обнаруживая приборы.
8. Насос пены
Насос пены управляется гидровлическим, горизонтальным, triplex, одиночным действующим насосом поршеня reciprocation.
Максимальное смещение 75 Л/МИН
Максимальный Mpa давления 6
самосмазчик 9.Tool
Оборудуйте самосмазчик смазывая инструмент сверла для молотка DTH.
Подача смазывая масла: 0-12 L/H
хранение: 8 l
10. Электрическая система
Генератор и бэттер управляемые двигателем дизеля вполне обеспечивают направленный ток 24V. Все кабели защищены линией уплотнения. Furthermore, все цепи оборудованы с закороченный.
DC генератора 24 v
Параллели батарей батареи 2 подключили с 12 v
Прожектор галоида головной лампы 4
Гарантированность и послепродажные обслуживания:
1. Вся из наших буровых установок обеспечены период гарантированности и послепродажные обслуживания, pls свяжутся мы для деталей.
2. Мы предлагаем lifer-длиннюю службу технической поддержки к нашим сверля оборудованиям, пожалуйста свяжемся мы свободно если вы имеете любой вопрос к нашему буровому оборудованию, то вы получили, мы скажем вам как разрешить проблему электронной почтой или телефоном.
