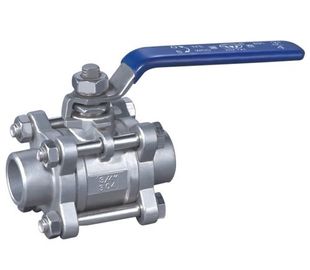

CF8 / CF8M 3-компьютерный тип плавучего шарового клапана NPT / BSP с нитью, 1000 WOG, с замком
Краткое введение:
Шаровой клапан разработан и изготовлен в соответствии с API 6D. Плавающий шар при небольшом калибре и фиксированный шар при большом калибре.Широко используется для нефтиХимическая промышленность, очистка воды.
Основная часть и материал
|
Наименование части
|
Материал
|
|
тело
|
WCB,ZG1Cr18Ni9Ti,CF8
|
|
мяч
|
1Cr18Ni9Ti 304,316
|
|
стебель
|
1Cr18Ni9Ti 304,316
|
|
Печать кольца
|
Политетрафторэтилен (PTFE)
|
|
упаковка
|
Политетрафторэтилен (PTFE)
|
|
DN
|
G
|
В.
|
Л
|
H
|
А.
|
|
6
|
1/4 дюйма.
|
8
|
65
|
57
|
98
|
|
10
|
3/8 дюйма
|
10
|
65
|
57
|
98
|
|
15
|
1/2 дюйма.
|
15
|
75
|
68
|
125
|
|
20
|
3/4 дюйма.
|
20
|
85
|
70
|
125
|
|
25
|
1"
|
25
|
95
|
80
|
145
|
|
32
|
1-1/4"
|
32
|
110
|
84
|
145
|
|
40
|
1-1/2"
|
38
|
125
|
93
|
205
|
|
50
|
2"
|
50
|
150
|
100
|
205
|
|
65
|
2 1/2 дюйма
|
64
|
175
|
142
|
250
|
|
80
|
3 "
|
76
|
216
|
155
|
265
|
|
100
|
4 ¢
|
100
|
260
|
172
|
300
|
Техническая спецификация
|
Номинальное давление ((Mpa)
|
ПН
|
2.5,4.0,6.4
|
|
Давление испытания прочности ((Mpa)
|
ПТ
|
3.8,6.0,9.6
|
|
Испытание герметичности под низким давлением ((Mpa)
|
|
0.6
|
|
Испытание уплотнения под высоким давлением ((Mpa)
|
|
3.0,4.8,7.6
|
|
Применяемая среда
|
вода, масло, газ, азотная кислота, уксусной кислоты
|
|
Применимая температура
|
-40 ≈ 180°С
|
Особенности:
-Противовырывная структура ствола клапана
Когда среда проходит через клапан, давление в корпусе клапана может быть
вытолкнуть ствол, или когда клапан находится в ремонте, если есть давление в середине
полость, ствол или среда, по-видимому, легко вылетает при разборке клапана,
которые могут нанести вред людям,
Чтобы предотвратить возможности, фиктивный клуб упаковки и тяговые подшипники сгорели
или упаковка повреждена из-за других причин, давление среды в корпусе клапана
сделает фиктивный клуб ствола клапана в тесном контакте с верхней поверхностью уплотнения
корпус клапана.
Таким образом, предотвращение утечки среды из поврежденного положения упаковки.
-Надежная конструкция уплотнения
Сиденье изготовлено из ПТФЕ.
становится выше с повышением давления средней полости,
Малый сопротивление шаровой клапан имеет наименьшее сопротивление всех клапанов, в случае
Уменьшенная прочность, сопротивление мало.
-Сдвиг быстрого действия
Шаровой клапан вращается на 90°, он работает быстро, чтобы открыть или закрыть.
Спецификации:
Техническая спецификация
- Номинальный диаметр: 1/2-25
- Применимая температура: -29°C-425°C (сталь) -40°C-550°C (нержавеющая сталь)
- Номинальное давление: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов PN16/25/40/64/100/160, JIS 5K / 10K/20K
- Применимая среда: вода, газ, нефть и другая каустичная среда.
Стандарт применения
- Стандарт изготовления: API 608/ DIN/ BS/JIS
- Размер лица к лицу: ANSI B 16.10,API 6D/DIN/BS/JIS
- Размер фланца: ANSI B 16.5 MSS-SP-44/ DIN/BS/JIS
- Испытание: API 598 API 6D/DIN/BS/JIS
Описание:
Краткое введение:
Шаровой клапан спроектирован и изготовлен в соответствии с API 608.
и фиксированный мяч, когда большой калибр.
Он имеет защитную конструкцию от пожара и антистатическое устройство.
обрабатывающей промышленности.
Особенности:
- Противовырывная структура ствола клапана
Когда среда проходит через клапан, давление в корпусе клапана может вытолкнуть ствол, или
когда клапан находится в ремонте, если есть давление в средней полости, ствол или среда, кажется, легко
Вылетели на разборке клапана, что может вызвать травмы людей, чтобы предотвратить
Возможности, манекен клуб упаковки и тяга подшипника сгорели или упаковка повреждена из-за других
Причины, давление среды в корпусе клапана сделает фиктивный клуб ствола клапана в тесном контакте
Таким образом, чтобы предотвратить утечку среды из поврежденной упаковки
Положение.
- Надежная структура уплотнения
Сиденье изготовлено из ПТФЕ, потому что контактная область между сиденьем и мячом становится выше.
с повышением давления средней полости, малый сопротивление шаровой клапан имеет наименьшее сопротивление всех
клапан, в случае сниженного проема сопротивление мало.
- Включаю.
Шаровой клапан вращается на 90°, он работает быстро, чтобы открыть или закрыть.
|
Испытательное давление
|
Испытательный пункт
|
Испытание оболочки
|
Испытание уплотнения
|
Испытание заднего уплотнения
|
Испытание воздушного уплотнения
|
|
Средний
|
Вода
|
Воздух
|
|
Единица
|
MPa
|
Лбф/in2
|
MPa
|
Лбф/in2
|
MPa
|
Лбф/in2
|
MPa
|
Лбф/in2
|
|
Давление (класс)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
Основные размеры соединения
|
Тип
|
Размер ((мм)
|
Размер ((мм)
|
|
дюйм
|
DN
|
Л
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2 дюйма
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4 дюйма
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1′′
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4 дюйма.
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2′′
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2′′
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2′′
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3′′
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4′′
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5′′
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6′′
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8 дюймов
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10′′
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
Тип
|
Размер ((мм)
|
Размер ((мм)
|
|
|
дюйм
|
DN
|
Л
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2 дюйма
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4 дюйма
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1′′
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4 дюйма.
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2′′
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2′′
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2′′
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3′′
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4′′
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5′′
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6′′
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8 дюймов
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10′′
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
Тип
|
Размер ((мм)
|
Размер ((мм)
|
|
|
дюйм
|
DN
|
Л
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2 дюйма
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4 дюйма
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1′′
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2′′
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2′′
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3′′
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4′′
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6′′
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8 дюймов
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10′′
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
