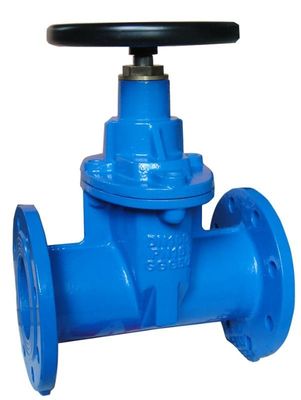

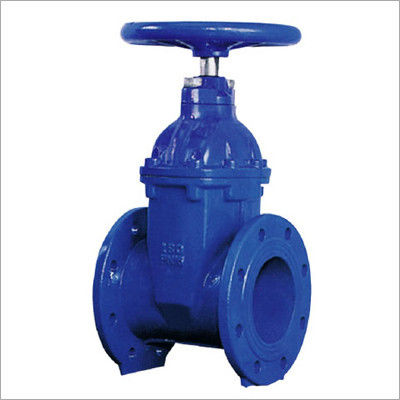

Изготовленный на заказ дуктильный клапан шлюза BS5163 трубопровода процесса литья утюга
Спецификации
Жизнерадостная усаженная запорная заслонка
Материал: Дуктильный
Проектно-конструкторский стандарт: BS5163
Сверлить Flang: Тип 125 ANSI, тип 150
Кратко введение
Клапан шлюза вроде широко используемый клапан блока при большой ряд давления и температуры деятельности, используемый для останавливать или соединять средство внутри трубопровода. Клапан шлюза заключает поднимая клапан шлюза стержня и non-поднимая клапан шлюза стержня. Клапаны шлюза охарактеризованы как имеющ или поднимая или nonrising стержень. Определенная характеристика запорной заслонки поверхности для заклеивания между стробом и места плоскостны, поэтому запорные заслонки часто использованы когда пожелана продольнофрезерная подача жидкого и минимального ограничения. Стороны строба могут сформировать форму клина или они могут быть параллельны. Запорные заслонки главным образом использованы для того чтобы позволить или предотвратить подачу жидкостей, но типичные запорные заслонки не должны быть использованы для регулировать подачу, если они специфически не конструированы для той цели. Из-за их способности отрезать до конца жидкости, запорные заслонки часто использованы в нефтяной промышленности.
Характеристики продукта
Канал внутри клапана прямое, низкое акустическое омическое сопротивление.
Никакое дело открытое или близкое, диск клапана всегда не двигает перпендикуляр к направлению тока, легкому для того чтобы переключить.
Подниматься диска основанный на движении стержня, длинноходовом, поэтому, оно будет стоить долгое время переключить, только во избежание существование молотка воды.
Обе стороны канала симметричны, средства могут пропустить к 2 направлениям, легким для того чтобы установить.
Классифицирование клапана шлюза
Материал: литое железо, литая сталь, нержавеющая сталь, медь бросания.
Структура стержня клапана: поднимать или nonrising
Тип уплотнения: уплотнение ригидности или мягкое уплотнение
Соединение: фланец, вафля, резьба
Управляемый тип: ручка, электрическое пневматическое.

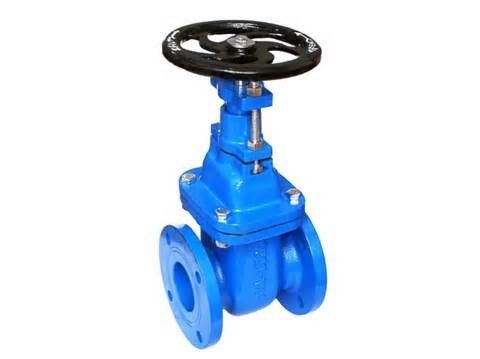

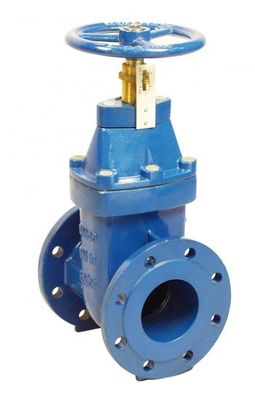

Поднимая клапан клапана шлюза стержня Z41 и nonrising шлюза стержня Z45
1. Поднимая клапан шлюза стержня: гайка клапана на крышке или кронштейне, поворачивает гайку для того чтобы осуществить подниматься стержня клапана, этот вид структуры благоприятная не только смазка стержня но также имеет определенное раскрыть или близкую степень, и теперь он широко был использован.
2. Касание клапана шлюза стержня Nonrising с средствами сразу, соответствующий для установки подземной или где вертикальный космос лимитирован. Недостатки этой структуры что будет вытравлена или будет повреждена резьба.
Различная между поднимая стержнем и nonrising клапаном шлюза стержня
Поднимая стержни указывают визуально положения клапана потому что стержень прикреплен к стробу такие что строб и стержень поднимают и понижают совместно по мере того как клапан управляется. Клапаны стержня Nonrising могут иметь указатель продетый нитку на верхний конец стержня для того чтобы показать положение клапана, в виду того что строб перемещает вверх или вниз стержня на резьбах без поднимать или понижать стержень. Стержни Nonrising использованы ОН нелегально или где вертикальный космос лимитирован.
Стандарт принятия
|
Деталь
|
Стандартный
|
| Принятие изготовления конструкции |
GB/T12234 |
| Длина структуры клапана |
GB/T12221 |
| Соединение фланца клапана |
JB/T79 |
| Осмотр клапана |
JB/T9092 |
Рабочий параметр
|
Имя статьи
|
Клапан IronGlobe бросания фланца |
|
Соединение
|
Фланец |
|
Номинальный диаметр
|
DN25-DN600 |
|
Номинальное давление
|
PN16/PN25/PN40/PN64 |
|
Давление испытания
|
Испытание снабжения жилищем: PN×1.5
Испытание уплотнения: PN×1.1
|
|
Поверхностное покрытие
|
Тело нержавеющей стали, другие покрытия |
| Применимая температура |
≤450°C |
|
Применимые средства
|
Вода, масло, газ, испаряется и так далее. |
Опционные материалы для частей
|
Имя частей
|
Опционные материалы
|
|
Крышка тела
|
Нержавеющая сталь CF8/CF8M/CF3M, WCB, литое железо литой стали WCB (QT450) |
|
Шарик
|
CF8 (p) CF8M (r) CF3M (RL), инкрустированная бронза литого железа литой стали
|
|
Место
|
Тело клапана,
Сплав Stereoplasm, бронзирует инкрустированный
|
|
Вал
|
Нержавеющая сталь 3046SS, 316SS, 416SS |
| Поверхность уплотнения |
Тело клапана, overlay сваривая сплав/бронза |
| Прокладка упаковки |
Графит PTFE/PPL |
| Колесо руки |
Томительно-тягучая литая сталь, серое литое железо |
|
Крепежная деталь
|
Сталь углерода нержавеющей стали |
Примечания установки
1. Колесо руки, уровень, и механизм передачи нельзя вытягивать шею или разбить.
2. Двойной шлюз диска должен быть установлен вертикально
3. Он должен раскрыть обводный клапан во первых прежде чем открытый клапан шлюза, уменьшить давление, пожалуйста устанавливает согласно инструкциям если клапан с механизмом передачи.
4. Клапан необходимо смазать не как только каждый месяц если клапан использован часто.
5. Клапан шлюза используемый как останавливать средство, потеря давления достигнет наиболее низко когда полно opeded.
6. Клапан шлюза соответствующ для условий проведения работы которые полно раскрыли или закрыли, не соответствующ для регулировки или дросселировать.
Инструкции деятельности
1. Убеждайтесь что трубопровод и клапан было очищено вверх перед деятельностью.
2. Поверните колесо руки против часовой стрелки, стержень привода, диск для того чтобы раскрыть, канал будет полно открыта когда поднимая высота равная к диаметру клапана, наоборот, тогда клапан будет закрыт когда крепко повернуть колесо руки на по часовой стрелке.
3. Клапан только соответствующий для средств отрезка, поэтому, наполовину закрытая ситуация не позволен.
4. Если утечки около крышки пока подающ после клапана бежать на время, его смогли прикрепить гайку, то утечка будет исключена.
