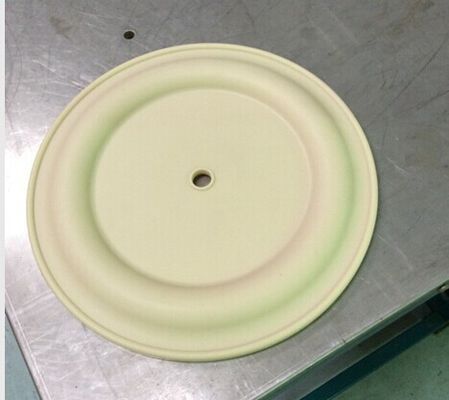

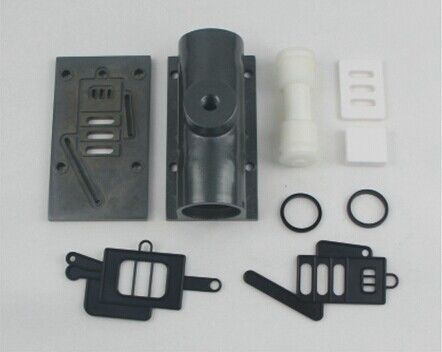

Насос диафрагмы тефлона разделяют/уплотнения седла шарового клапана/колцеобразного уплотнения частей насоса

Не превышайте максимальную давление воздуха на входе, как указано на табличке насоса модели.

• Впускной воздушный насос подключен к системе подачи воздуха, который имеет достаточную емкость и давление которого соответствует требованиям к конструкции.
• Чистый сжатый воздух делает для продления срока службы насоса.
• Если линия подачи воздуха является жесткий трубы, короткий шланг, соединяющий насос и труба может уменьшить вибрацию и скручивание. (Рекомендуется, чтобы уменьшить импульс в жидкости с использованием танкового всплеск или буферов жидкости).
• Воздухозаборе и фильтр для регулирования давления должна поддерживаться из-за их веса. Если труба не поддерживается, это может привести к повреждению насоса.
• Воздухозаборник труба насоса должна быть установлена ​​с регулирующей клапана, чтобы обеспечить давление подачи воздуха не превышает указанный диапазон.

Предел давления, указанного в Руководстве не могут быть использованы в работе насоса, в противном случае потери Травмы, повреждение или свойство насос возникают из избыточного давления воздуха.

• Будьте уверены, материальные шланги и другие компоненты могут с -stand давления жидкости, разработанных насоса. Проверьте все шланги на наличие повреждений или износа. Будьте уверены, дозирующее устройство является чистым и в надлежащем рабочем состоянии.

СТАТИЧЕСКИЕ СПАРК. Может привести к взрыву в результате тяжелой травмы или смерти. Первый насос и насосная система.

• Искры могут воспламенить горючий материал и паров.
• Безопасный насос, соединения и все контактные точки, чтобы избежать вибрации и поколение контакта или статического искры.
• Используйте надлежащую вентиляцию.
• Держите воспламеняющиеся вдали от источников тепла, открытого огня и искр.
• Держите контейнеры закрытыми, когда они не используются.

Разряды от насоса может содержать примеси, которые могут привести к серьезным травмам. Разряды могут быть иссякла через трубу из площадке и вокруг оператора.

Даже если разрывов диафрагмы, она также может выполнять материал принудительно из глушителя.

• Когда опасные или легковоспламеняющиеся материалы закачиваются, разряды могут быть удалены на безопасное удаленном месте по трубопроводу.
• Между насосом и глушителя используется интерфейс 3/8 "в минимальном отверстии.

ОПАСНЫЕ давления. Может привести к серьезным травмам или повреждению имущества. Не обслуживать или чистой насос, шланги или отказа клапан, пока система находится под давлением. Отключите линию подачи воздуха и сбросьте давление из SYS -tem открыв раздаточного клапана или устройства и / или медленно и осторожно ослабляя и удаление выпускной шланг или трубопровод от насоса.

ОПАСНЫЕ МАТЕРИАЛЫ. Может привести к серьезным в -jury или повреждения имущества. Не пытайтесь вернуть насос на завод или в сервисный центр, который содержит опасный материал. Практика безопасного обращения должны соответствовать местным и национальным законодательством и требованиями безопасности кода.

• Получить Паспорта безопасности на все материалы, из поставщика правила обращения.

Опасность взрыва: Некоторые модели, вместе с некоторыми частями, жидкость контактирует, которые сделаны из алюминия, поэтому они не могут быть введены в использование с трихлорэтан, метиленхлорид или прочих галогенированных углеводородных растворителей, в противном случае они могут реагировать и привести к взрыву.

• Перед использованием с этим типом растворителя, это должно для проверки жидкости шапки, коллекторы и все жидкостном контакте части двигателя насоса, чтобы обеспечить совместимость.
• Насос должен быть помещен близко к устройству, насколько это возможно, чтобы сократить всасывающую трубу и уменьшить количество деталей в наибольшей степени.
• Чтобы продлить срок службы диафрагмы, мы должны устанавливать насос близко к рабочей жидкости как можно больше. Когда давление на входе превышает 10 футов (3 метра) столба жидкости, необходимо установить набор сброса давления и регулирования устройств продлить срок службы диафрагмы.
• Мы должны обеспечить герметизацию каждого адаптера для впускных и выпускных труб.
• Все крепежные должны быть затянуты снова до использования продукта, чтобы избежать рыхлости, которые могут возникнуть из ползучести компонентов уплотнения и эффективно предотвратить утечку жидкости или воздуха.

Проверьте химическую совместимость насоса смачиваются частей и вещества перекачиваемой промыть и вновь -circulated. Химическая совместимость может измениться с темперой -ture и концентрации химических (ов) в течение веществ закачивается, промыть и распространены. Для получения более подробной совместимости жидкости, проконсультируйтесь химический производитель.

Максимальные температуры основаны только на mechani -CAL стресса. Некоторые химические вещества значительно снизить максимальную безопасную рабочую температуру. Обратитесь к производителю химической химической совместимости и температура Нт-его.

Убедитесь, что все операторы этого оборудования были специально обучены, ухватился за безопасной эксплуатации и понял ограничения оборудования. Они знают, в случае необходимости, как носить СИЗ.

Не используйте насос для структурной поддержки системы трубопроводов. Будьте уверены, компоненты системы были правильно закреплены, чтобы предотвратить нагрузку на части насоса

• Всасывания и нагнетания соединения должны быть гибкими Конек -tions (такие, как шланг), а не жесткой водопроводной, и должны быть совместимы с веществом закачивается.

Он является обязательным для предотвращения ненужного повреждения насоса. Если он должен лежать простоя в течение длительного времени, пожалуйста, тщательно очистить его после каждого использования.

• Продукт оставили в насосе станет сухой или липкий на насосе, который приведет к диафрагмы и клапанов проблем до следующего старта. При температуре замерзания, это необходимость, чтобы полностью опорожнить насос при каких обстоятельствах после использования.
• Это является эффективным способом снижения времени простоя пользователей, чтобы получить соответствующую сборку доступную в любое время. Применение подлинных запасных частей БСК будет способствовать расширению жизни продукта и игру спектакля.

Общее описание

Диафрагма насоса БСК предлагает высокую доставку громкости даже при низком давлении воздуха и аб дороги диапазоне вариантов материалов совместимости available.Refer модель и вариант chart.The БСК насоса обеспечивается модульной двигателя воздуха и секции жидкости.

Воздух в действие мембранный насос попеременно генерирует давление потребление жидкости и положительное давление жидкости в камере жидкости с помощью разности давлений в воздушной камере. Шаровой клапан может обеспечить вперед поток жидкости.

Переключение насосов начнется, как давление воздуха применяется, и она будет продолжать качать и не отставать от спроса. Это будет создавать и поддерживать линии прес -Конечно и остановится на велосипеде раз максимальное давление линия достигла (DIS -pensing устройство закрыто) и возобновит накачки по мере необходимости.

Требования к воздуху и смазки

ЧРЕЗМЕРНОЕ ДАВЛЕНИЕ ВОЗДУХА. Может привести к повреждению насоса, травмам или повреждению имущества.

• Фильтр способен отфильтровывать частицы больше 50 мкм должен быть использован на линии подачи воздуха. Там нет необходимости смазки, кроме "O" кольцо смазкой, которая применяется во время сборки или ремонта.
• Если воздух со смазкой присутствует, убедитесь, что она совместима с "O" колец и уплотнений в разделе пневматического двигателя насоса.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• Всегда промывайте насос с растворителем совместим с материалом закачивается если материал закачивается подлежит "настройке", когда не используется в течение определенного периода времени.
• Отключите подачу воздуха из насоса, если она хочет быть неактивным в течение нескольких часов.
• Объем на выходе материал определяется не только поставку воздуха, но также поставку материалов доступных на входе. Трубка подачи материал не должен быть слишком маленьким или ограничительный характер. Будьте уверены, чтобы не использовать шланг, которая может рухнуть.
• Когда мембранный насос используется в вынуждены -Feed (затоплены на входе) ситуации, рекомендуется, что "обратный клапан" устанавливаться на входе воздуха.
• Закрепите ноги мембранный насос с подходящей поверхности, чтобы обеспечить от повреждения в результате вибрации.

Обслуживание

• Пожалуйста, обратитесь к схеме компонентов в сборочных чертежей для просмотра серийные номера и названия частей и понять информацию частей и технического обслуживания блока.
• Некоторые части БСК помечены как "изнашиваемых частей", которые могут способствовать быстрому сокращению службы и простоя.
• Ремонтные комплекты делятся на обслуживание двух отдельных функций мембранный насос: 1. AIR РАЗДЕЛ 2. ЖИДКОСТИ разделе. Жидкости SEC -ный делится дальше, чтобы соответствовать Типичные опции часть материал.
• Обеспечить чистую рабочую поверхность, чтобы защитить чувствительные внутренние движущиеся части от загрязнения от грязи и посторонних веществ во время службы разборки и сборки.
• Держите хорошие записи служебной деятельности и включают в себя насос в предупрежде -tive программы технического обслуживания.
• Перед разборкой, пустой захваченного материала в выпускном человека -ifold поворотом насос вверх дном, чтобы слить материал из насоса.

ЖИДКОСТИ РАЗДЕЛ ДЕМОНТАЖ

• Удалить верхнюю и нижнюю коллектор (1) и (11).
• Удалить мяч (2), "О" кольцо (3) (47) и мяч сиденье (4).
• Удалить жидкость колпачок (5).

Замечание: только диафрагма модели используют первичный диафрагму (6а) и резервную диафрагму (6). Обратитесь к Окс iliary зрения в жидкости разделе иллюстрации.

• Извлеките винт (10), шайбу (9), диафрагму (6А, 6) и шайбу мембраны (7, 8).
  ПРИМЕЧАНИЕ: Не поцарапать поверхность (23) штока мембраны.

ЖИДКОСТИ РАЗДЕЛ СБОРКА

• Соберите в обратном порядке.
• Очистите и осмотрите все детали. Замените изношенные или поврежденные детали новыми частями по мере необходимости.
• Смажьте стержень (23) диафрагмы и 25) "Y" кольцо смазкой.
• Закрепить шток мембраны (23) с вспомогательным инструментом установки.
• Перед окончательной крепления болтами и гайками, пожалуйста, определить, является ли диафрагма (6А, 6) совмещена с крышкой жидкости (5), чтобы не допустить скручивание диафрагмы.
• Для моделей с использованием тефлоновой диафрагмой: три резиновых диафрагм (6) на стороне, которые отмечены АИПС SIDE "воздушной камеры" установлены в лице корпуса насоса.
• Включите насос, проверить крепление и уплотнение после того, как проходит в течение определенного периода времени.

Установочные размеры:

Демонтаж частей в разделе Fluid

а) Во-первых, снимите насос от трубопроводной системы и слейте материалы из насоса внутри. б) Поместите насос в чистую рабочую среду. в) Разберите выходную трубу (1) от насоса, а затем вынуть мяч (2), о чашки (3) и (47) и седло шарового клапана (4) от верхнего конца текучей крышкой (5) в последовательности. После этого, поместите насос с ног на голову и демонтировать впускной трубопровод (11) таким образом, чтобы вынуть уплотнительное чашку (3) и (47), мяч сиденье (4) и шарик (2) от жидкости крышкой (5). d) Отпустите болты вокруг двух жидких крышек разбирать крышку (5). д) Освободить винт диафрагмы (10) и снять шайбу мембраны (7), (8) и диафрагму (6) с обоих концов. Снимите шток мембраны (23) и уплотнительное кольцо губ формы (25) могут быть заменены. Разборка Запчасти для воздушного клапана F) Ослабьте болт (39), а затем демонтировать кожух воздушного клапана (38), воздушной заслонкой (42) и уплотнительную прокладку (40) и (41). г) Вынуть клапан срез (36) и пластину клапана (37) из корпуса воздушного клапана (38). ч) Демонтировать стопорное кольцо (29) и вынуть заглушку предел (31) с обоих концов корпуса воздушного клапана (38), и вы можете заменить чашку (30), как необходимо. я) Вы можете проверить упаковку для губ типа (33) после выталкивая золотник (35) из корпуса воздушного клапана (38) с рук. Разборка Запчасти для пилотного клапана J) Ослабьте 4 болта (16) крепления головки блока цилиндров, а затем демонтировать головку блока цилиндров (14) и (18) на обоих концах и снимите чашку O (17). л) Удалить уплотнительную прокладку (19) из паза корпуса двигателя (15). л) Извлеките пилотный стержень (22) и триггер стержень (45) из корпуса двигателя (15), и вы можете заменить упаковку для губ типа (20) на стержень спускового или чашки O (44) на пилотной штанги. Сборка из мембранного насоса повторной сборки шаги насоса несовместимы с разборки, так что вы, просят обратить внимание на следующее повторной сборки процесса: 1) все уплотнительные элементы, а также их контактные детали, должны быть смазаны , 2) Пожалуйста, внимательно проверьте перед использованием всех уплотнительными элементами являются ли они повреждены, таких как повреждения поверхности. Если поврежден, пожалуйста, заменить новыми. 3) направление губа губы типа упаковки (20) (25), и (33) должны быть согласованы с руководством, указанным в таблице. 4) Болты на жидкость крышкой должны поочередно быть прикреплены противоположными углами, чтобы достичь лучшего результата уплотнительное. Устранение 1. Некоторые жидкости сливают из выпускного отверстия вместе с потоком воздуха. Проверьте диафрагму на наличие повреждений. Проверьте винт диафрагмы для рыхлости 2. Есть пузырьков воздуха в выпускной жидкости Проверьте подключение всасывающего трубопровода для хорошей герметизации. Проверьте соединение между всасывающей трубы и впускным коллектором для хорошей герметизации. Проверьте уплотнительное кольцо между впускным коллектором и крышкой жидкости Проверьте винты диафрагмы для рыхлости 3. Низкий выход насоса Проверьте подачу воздуха стабильна. Проверьте вход / выход для любого блокировки. Проверьте разъемы, соединяющие впускной коллектор для герметичности Убедитесь, что мяч не застрял на место или мяч не неправильно установлены. 4. Воздух выпускается из выпускного отверстия, когда нет возвратно-поступательное движение. Проверка уплотнительное кольцо (33) на скользил клапана (35). Проверьте уплотнительное кольцо (20) на спусковой стержнем (45). Проверьте уплотнительное кольцо (25) на мембраны ссылка стержня
